環(huán)氧煤瀝青漆
　　相關(guān)別稱是：環(huán)氧煤瀝青防腐漆 環(huán)氧煤瀝青防腐涂料 環(huán)氧瀝青漆

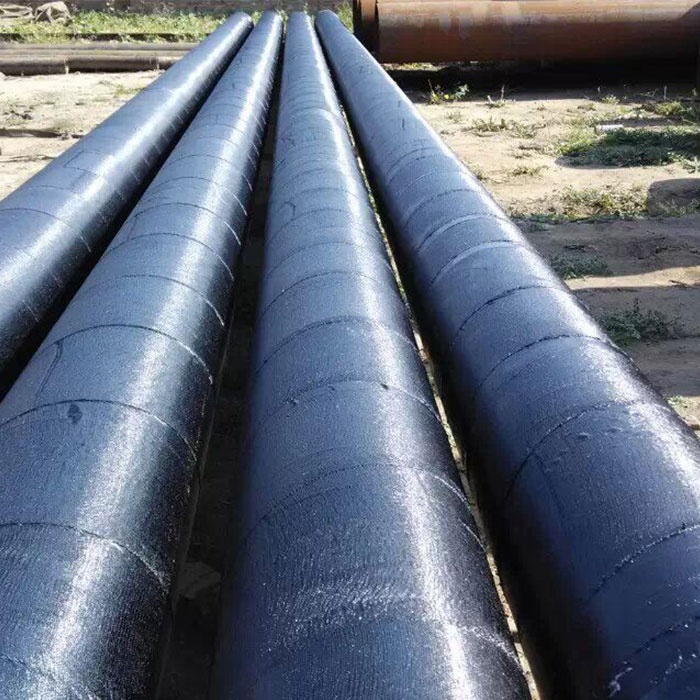

　　產(chǎn)品說明：環(huán)氧煤瀝青漆是厚漿型聚酰胺固化環(huán)氧焦油涂料，具有非常好的耐腐蝕性、耐水性，主要使用在重防腐以及腐蝕性惡劣的地區(qū)。環(huán)氧煤瀝青漆包括底漆和面漆，漆膜呈黑色，施工性優(yōu)異，可配套其他防腐材料，如玻璃絲纖維布、冷纏帶等一起使用，達(dá)到較厚的涂層，提高防腐效果。
　　主要組成：該產(chǎn)品是厚漿型，以環(huán)氧樹脂、煤焦瀝青、顏料、助劑和溶劑等組成的漆料為乙組份，另一組份為特種環(huán)氧固化劑的雙組份自干涂料。
　　主要特性：漆膜具有優(yōu)良附著力、耐沖擊性、耐水性；高防銹性能和良好的抗化學(xué)品性及耐油性，良好的耐磨性能。
　　主要用途：廣泛用于船底、壓載水倉、碼頭鋼樁、礦井鋼鐵支架、酸槽、自來水管道以及工礦企業(yè)冷卻水管道的外壁防腐用底、面漆。
　　技術(shù)指標(biāo)如下表：
　　漆膜外觀漆膜平整光滑，黑色符合標(biāo)準(zhǔn)樣板鉛筆硬度≥H
　　干燥時(shí)間標(biāo)準(zhǔn)厚度單涂層，25℃附 著 力≤2（劃圈法，級）
　　表干 實(shí)干≤2小時(shí) ≤24小時(shí)沖擊強(qiáng)度50kgcm
　　彎曲實(shí)驗(yàn)≤1mm耐鹽水（百分之3鹽水，25℃，30天）不起泡，不生銹，不脫落
　　耐酸性（百分之20硫酸，25℃，30天）不起泡，不生銹，不脫落耐堿水（百分之10NaOH，25℃，30天）不起泡，不生銹，不脫落
　　包裝規(guī)格漆：20千克/廳，固化劑：2.0千克/廳配 比漆料：H-100 固化劑 = 5：1（重量比）
　　施工時(shí)限8h，（25℃）理論用量250～350g/㎡
　　完全固化7天建議涂裝道數(shù)涂裝二至三道，50μm/道，干漆膜250μm以上
　　配 套 用 漆
　　可作為底面合一漆使用；
　　與HL52-72鋁粉環(huán)氧煤瀝青面漆配套用于戶外耐候。
　　表 面 處 理 有氧化皮鋼材，噴砂去銹質(zhì)量達(dá)到Sa2.5級；無氧化皮鋼材噴砂達(dá)Sa2.5級；涂漆基要達(dá)到潔凈、無油污、灰塵等污物。
　　涂 裝 方 法 ：無氣噴涂、空氣噴涂、刷涂、滾涂（專用）
　　施工方法噴嘴尺寸出口壓力稀釋比率（以漆料重量計(jì)）
　　無氣噴涂0.43mm-0.53mm15-20Mpa0-百分之15
　　空氣噴涂2.0-2.5mm0.3～0.5Mpa20-百分之40
　　刷涂——0-百分之10
　　稀釋劑環(huán)氧專用稀釋劑
　　儲(chǔ) 存 期 限 存放于陰涼、干燥、通風(fēng)處，漆料、固化劑一年。
　　注 意 事 項(xiàng) 1.施工前先閱讀使用說明；
　　2.用前將漆料與固化劑按要求配比調(diào)好，用多少配多少，攪拌均勻后使用，8小時(shí)內(nèi)用完；
　　3.施工過程保持干燥清潔，配漆后固化劑包裝桶需要蓋嚴(yán)，以免膠凝；
　　4.施工及干燥期間，相對濕度不得大于百分之85，本產(chǎn)品涂裝后須
　　設(shè)計(jì)用途

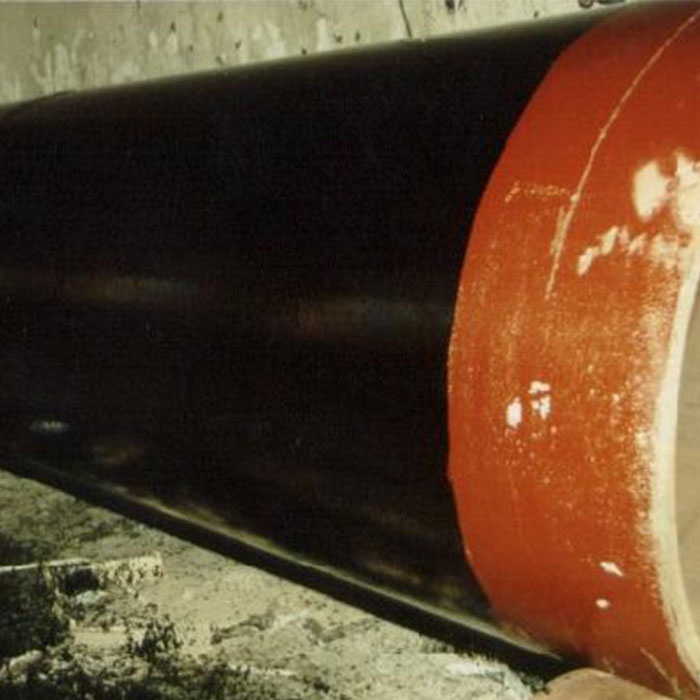

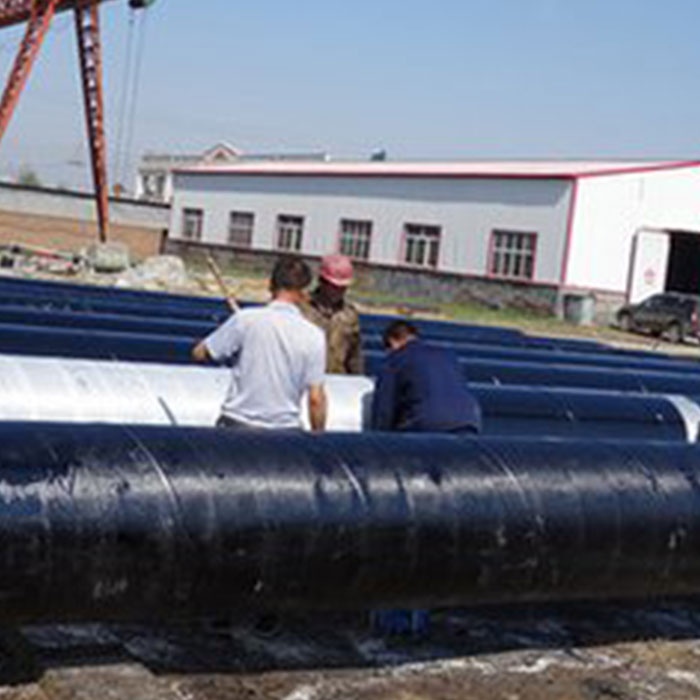

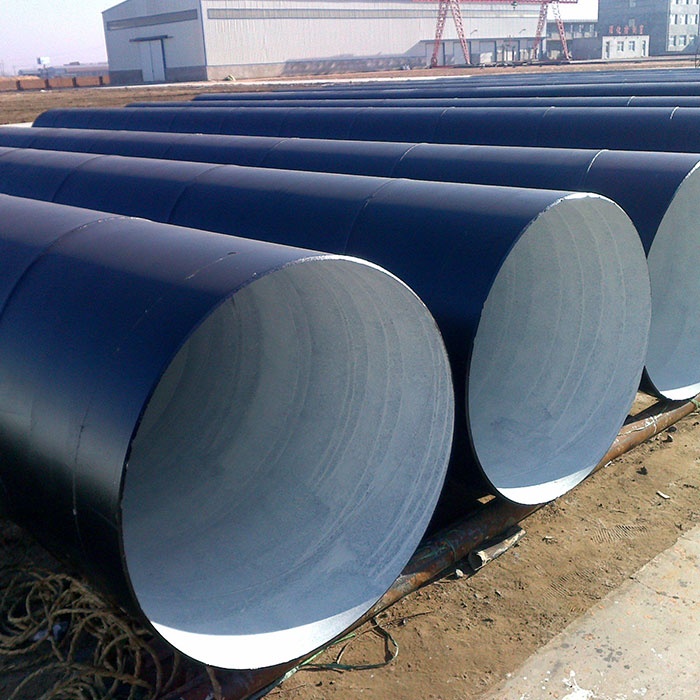

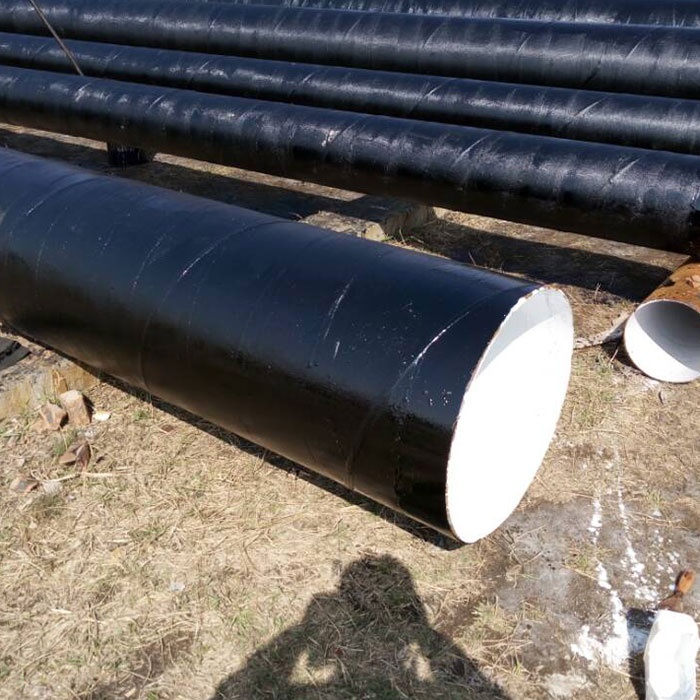

　　環(huán)氧煤瀝青漆主要適用于地下設(shè)施的防腐，如埋地管道、地下儲(chǔ)罐、供熱管道、石油管道外壁等；用于潮濕地區(qū)防腐，或水下浸沒區(qū)防腐，如污水管道內(nèi)壁、水下鋼結(jié)構(gòu)、污水處理池、壓載艙等；用于水泥混凝土結(jié)構(gòu)的防腐，防止水汽對基材造成腐蝕。
